Hora da prática

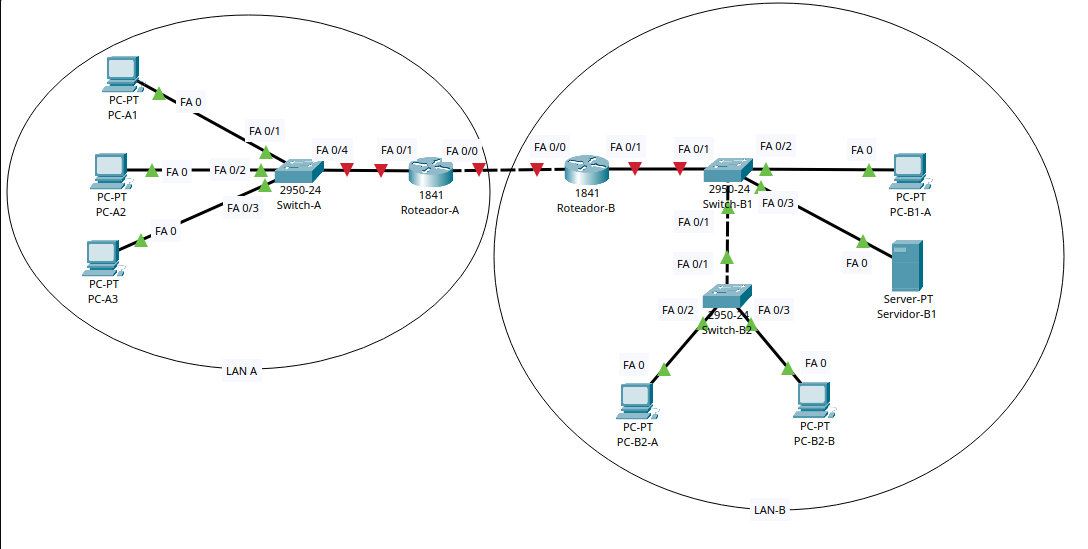

Montei minha infraestrutura de redes com 2 LANs, sendo que a segunda LAN possui 2 sub-redes:

LAN A:

  • 1 roteador
  • 1 switch
  • 3 computadores

LAN B:

  • 1 roteador
  • 2 switches

LAN B-1:

  • 1 computador
  • 1 servidor

LAN B-2:

  • 2 computadores

Para garantir a qualidade do design da infraestrutura, decidi descrever cada ligação em sua respectiva porta. Mesmo que isso aumente o trabalho inicial, a longo prazo trará mais qualidade para a visualização do projeto. O design é um modelo documental de como a rede deverá ser aplicada na prática. Essa quantidade extra de informação pode até parecer desnecessária, mas aumenta a produtividade.

Parte Inicial

Para rotear IPv4 e IPv6 em dual stack, preciso entender que terei tanto IPv4 quanto IPv6 em cada um dos dispositivos da rede. Por isso, antes de tudo, devo ativar o IPv6 em ambos os roteadores.

Depois disso, começo definindo o endereçamento:

Roteador Porta Endereço IPv4 Endereço IPv6
Roteador-A FA 0/0 192.168.1.1/24 2001:abf5::1/64
Roteador-A FA 0/1 192.168.2.1/24 2002:abf5::1/64
Roteador-B FA 0/0 192.168.1.2/24 2001:abf5::2/64
Roteador-B FA 0/1.1 192.168.3.1/24 2003:abf5::1/64
Roteador-B FA 0/1.2 192.168.4.1/24 2004:abf5::1/64

Para o lado B, utilizarei VLANs e subinterfaces. Atribuirei as VLANs em todos os switches.

Nome da VLAN Número
rede-b1 10
rede-b2 20

Definiremos as portas de switch como portas de acesso para VLANs específicas, enquanto a conexão entre o roteador e o switch será configurada como trunk.

Agora, vou atribuir dinamicamente os endereços IPv4 pelos roteadores e, consequentemente, o IPv6, que é mais automatizado.

Roteador Pool Network Gateway
Roteador-A computadores-a 192.168.2.0 192.168.2.1
Roteador-B computadores-b 192.168.4.0 192.168.4.1

Esse pool DHCP computadores-b só será atribuído à subinterface .20, porque a outra sub-rede receberá IPs estáticos.

Dispositivo Estático Endereço IPv4 Endereço IPv6
PC-B1-A 192.168.3.2 2003:ABF5::2
Servidor-B1 192.168.3.3 2003:ABF5::3

Para o roteamento IPv4, vou usar o protocolo OSPF. Usarei a porta de interconectividade entre os roteadores e anunciarei as redes necessárias por ela. A conexão será na área 0. Assim, a conectividade IPv4 estará funcional.

Para o roteamento IPv6, vou usar o protocolo OSPFv3. Criarei o processo de roteamento e o colocarei na porta de interconectividade de cada um dos roteadores com o comando: ipv6 ospf 1 area 0

Depois disso, aplicarei o OSPFv3 nas subinterfaces do Roteador-B e nas interfaces do Roteador-A. Assim, a interconectividade estará funcionando tanto por IPv4 quanto por IPv6.

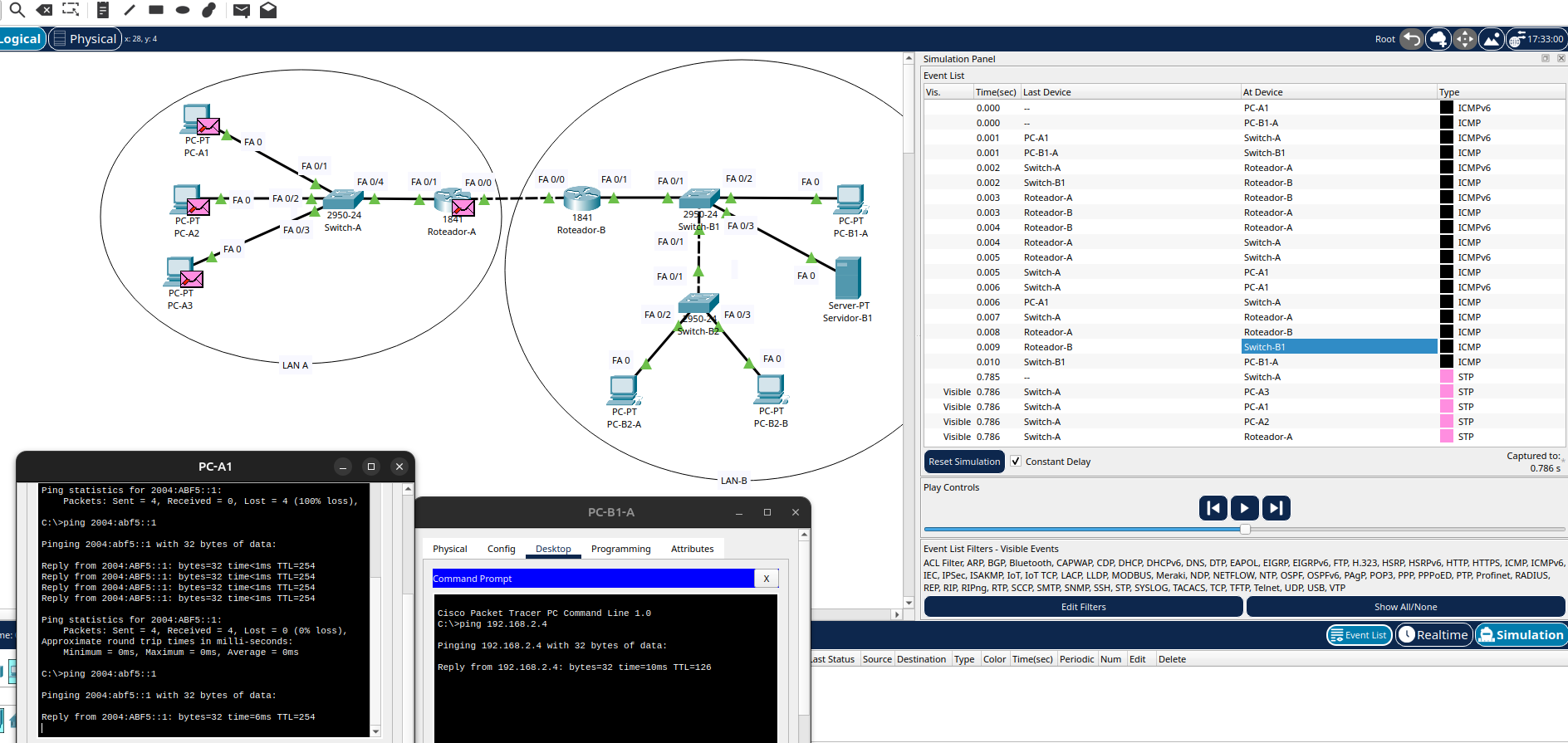

Imagem Final
