Olá Tiago.
Tudo bem?
Você está correto!

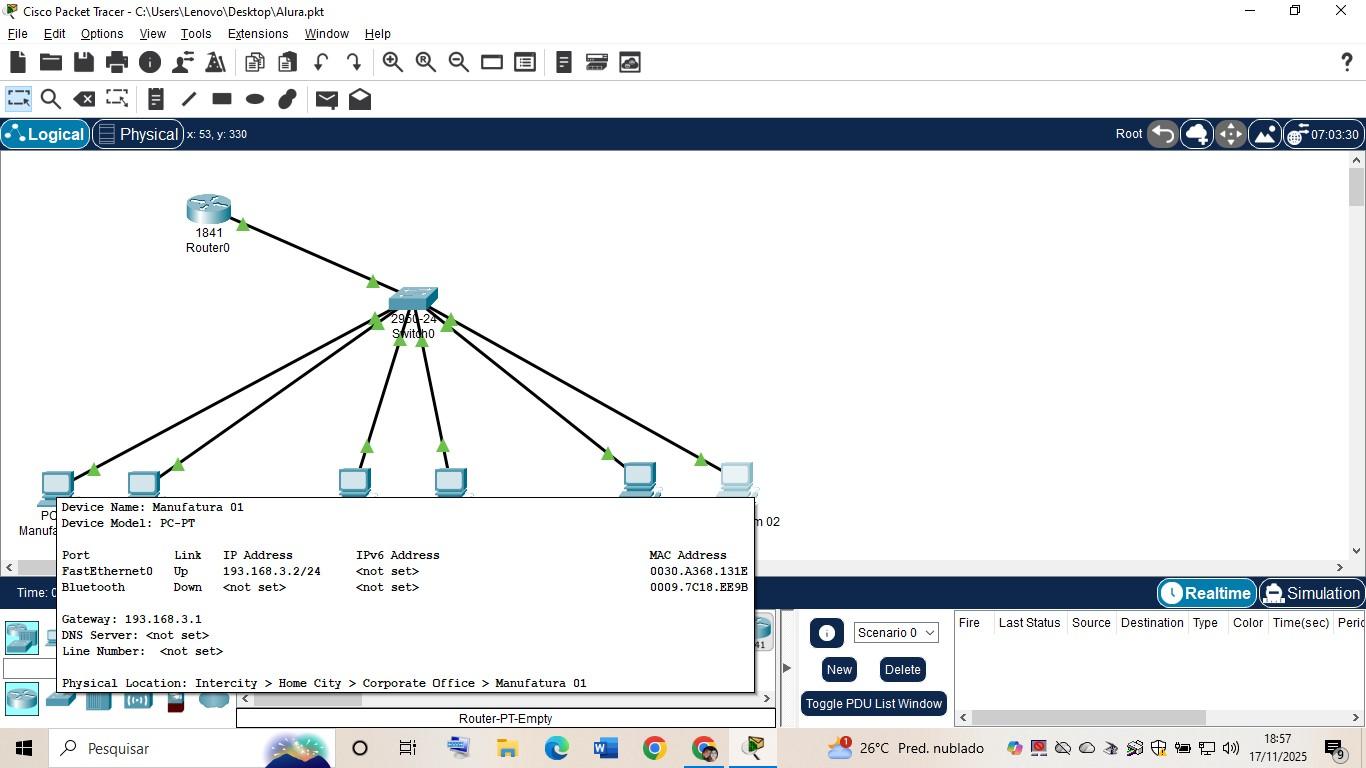

Em uma rede local (LAN), se os dispositivos de origem e destino estão na mesma sub-rede (como é o caso das máquinas na sub-rede 193.168.3.X, no seu exemplo), a comunicação ocorre diretamente entre eles através de um switch, e o roteador não é necessário para esse tráfego específico.
O papel do roteador aqui seria para encaminhar pacotes entre diferentes redes. Por exemplo, se um dos PCs quisesse se comunicar com um dispositivo em outra sub-rede (como 193.168.4.X), o tráfego precisaria passar pelo roteador.

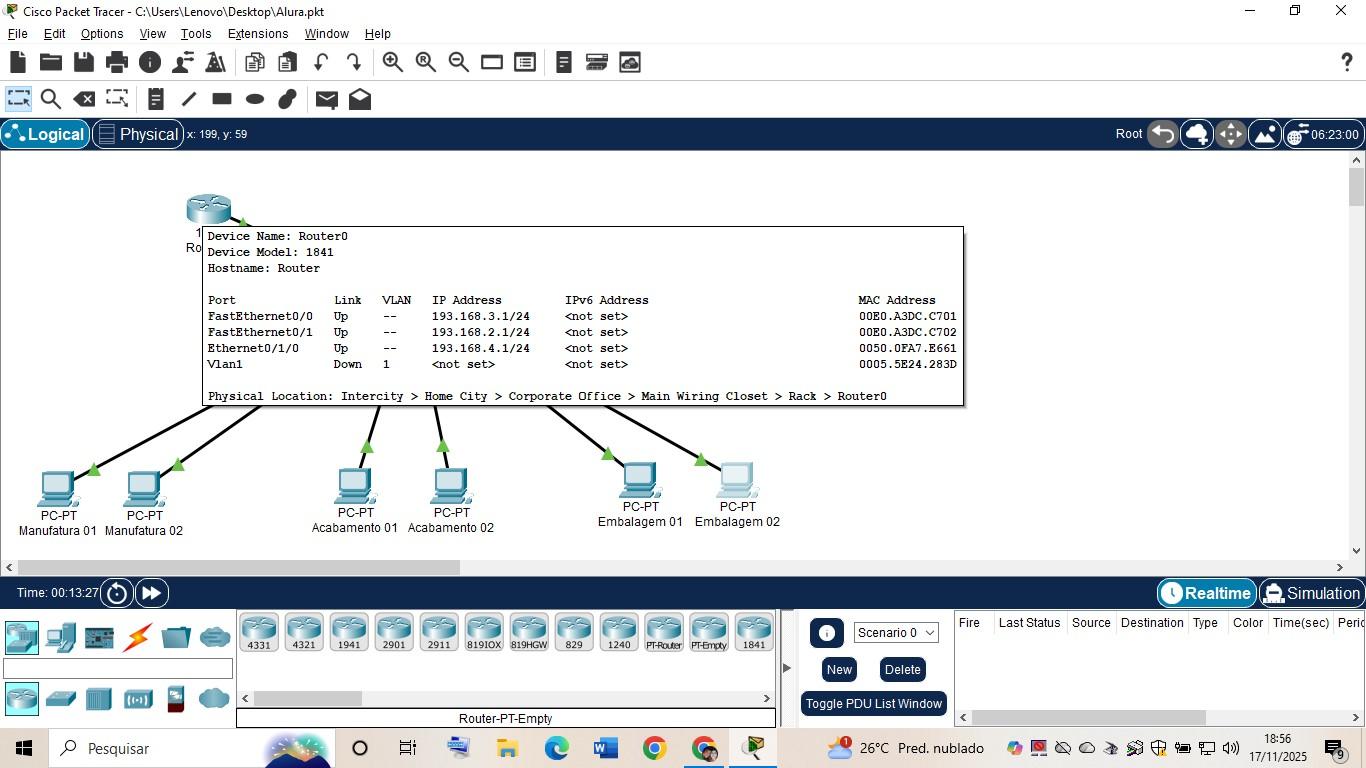

O roteador possui interfaces em sub-redes diferentes, como mostrado no seu exemplo, onde ele tem um endereço IP em cada interface (como 193.168.3.1, 193.168.2.1, etc.).
Resumindo:
- Dentro da mesma sub-rede (como entre Manufatura01 e Embalagem02): O tráfego passa diretamente entre os dispositivos através do switch, sem necessidade de passar pelo roteador.
- Entre diferentes sub-redes (como entre 193.168.3.X e 193.168.4.X): O tráfego será encaminhado pelo roteador, que atua como a "porta de saída" para outras redes.
O roteador tem um papel crucial quando a comunicação precisa atravessar diferentes redes ou sub-redes, mas em uma rede local isolada (dentro da mesma sub-rede), ele não é necessário para a comunicação direta entre os dispositivos.
Qualquer duvida comente ai.
Bons estudos.
