Atividade: Hora da Prática

Referente ao curso Redes: dos conceitos iniciais à criação de uma intranet, no capítulo Construindo redes locais com servidores e atividade Hora da prática

por Naygno Barbosa Noia
| 20.6k xp | 32 posts

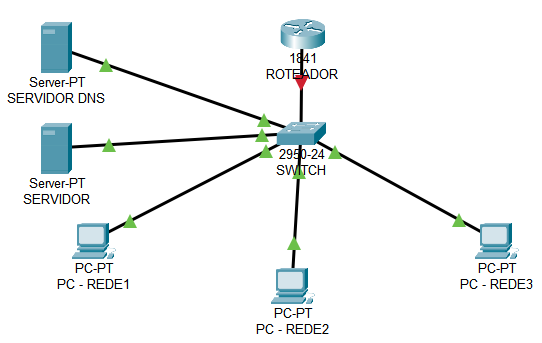

Rede montada

Insira aqui a descrição dessa imagem para ajudar na acessibilidade

Configuração do ROTEADOR

  • Ativação do Link do ROTEADOR com o SWITCH:
    Router>enable
Router#configure
Configuring from terminal, memory, or network [terminal]? terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface F
Router(config)#interface FastEthernet0/0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
  • Adicionando o IP da porta da interface FastEthernet0/0:
    Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 193.168.0.0 255.255.255.0
Bad mask /24 for address 193.168.0.0
Router(config-if)#ip address 193.168.0.1 255.255.255.0
Router(config-if)#

Configuração do DHCP

  • Definido o pool REDE
    Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip dhcp pool REDE
Router(dhcp-config)#
  • Configuração da Network:
    Router(dhcp-config)#network 193.168.0.0 255.255.255.0
Router(dhcp-config)#
  • Configuração do portão de saída:
    Router(dhcp-config)#default-router 193.168.0.1
Router(dhcp-config)#
Router(dhcp-config)#exit

Ativação do modo DHCP nos dispositivos da REDE:

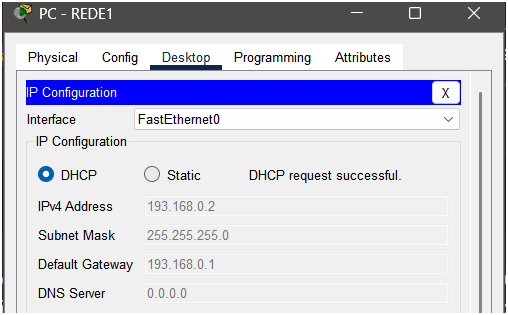

  • Desktop => IP Configuration
    Insira aqui a descrição dessa imagem para ajudar na acessibilidade
    • O roteador faz o papel de servidor DHCP.
  • Teste de conexão entre os PCs da REDE: (PC-REDE1 com o PC-REDE3)
    Cisco Packet Tracer PC Command Line 1.0
C:\>ping 193.168.0.4
Pinging 193.168.0.4 with 32 bytes of data:
Reply from 193.168.0.4: bytes=32 time<1ms TTL=128
Reply from 193.168.0.4: bytes=32 time<1ms TTL=128
Reply from 193.168.0.4: bytes=32 time<1ms TTL=128
Reply from 193.168.0.4: bytes=32 time<1ms TTL=128

Ping statistics for 193.168.0.4:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 0ms, Maximum = 0ms, Average = 0ms
  • DHCP configurado.

Configuração do SERVIDOR

  • Desktop => IP Configuration => Static => IP: 193.168.0.2 e Default Gateway: 193.168.0.1

Usei esse IP no SERVIDOR porque ele está conectado ao mesmo Switch que os PCs. Pois me parece com a prática de definir seu IP como 9.9.9.x.

  • Teste de conexão, por exemplo, do PC-REDE3 para SERVIDOR:
    Cisco Packet Tracer PC Command Line 1.0
C:\>ping 193.168.0.1
Pinging 193.168.0.1 with 32 bytes of data:
Reply from 193.168.0.1: bytes=32 time=10ms TTL=255
Reply from 193.168.0.1: bytes=32 time<1ms TTL=255
Reply from 193.168.0.1: bytes=32 time<1ms TTL=255
Reply from 193.168.0.1: bytes=32 time<1ms TTL=255

Ping statistics for 193.168.0.1:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 10ms, Average = 2ms

Configuração da página web com informações da REDE

  • Services => HTTP => File Maneger => Linha 5 => index.html => (edit)
    <html>
<center><font size='+2' color='blue'>REDE</font></center>
<hr>Dados da REDE.
<p>Dispositivos:
<br><a href='helloworld.html'>PC-REDE1</a>
<br><a href='copyrights.html'>PC-REDE2</a>
<br><a href='image.html'>PC-REDE3</a>
</html>
  ```

Teste de disponibilidade da página Web do SERVIDOR na REDE

  • PC-REDE1: Desktop => Web Browser => URL: 193.168.0.2

Precisei solicitar um novo Requesting IP Address nos PCs para tentar seguir uma ordem de preferência de IPs. Assim os PCs atualizaram seus IPs para:

  • PC-REDE1: 193.168.0.3
  • PC-REDE2: 193.169.0.4
  • PC-REDE3: 193.168.0.5

Configuração do dispositivo SERVIDOR DNS:

  • IP: 193.168.0.3 (Static) e Default Gateway: 193.168.0.1

Tive que solicitar um novo Requesting IP Address nos PCs da REDE para não causar conflito com os IPs do PCs. Ficou assim:

  • PC-REDE1: 193.168.0.4
  • PC-REDE2: 193.168.0.5
  • PC-REDE3: 193.168.0.6

Defini esse servidor como DNS:

  • Desktop => Services => DNS => DNS Server => On

Adicionei o nome de domínio:

  • Name: www.rede.com e Address: 193.168.0.2 => Add => clicar na linha do nome => Save

Testei a conexão com o novo nome:

  • PC-REDE3: Desktop => Web Browser => URL: www.rede.com => Retornou: Host Name Unresolved

Continua...

Garanta sua matrícula hoje e ganhe + 2 meses grátis

Continue sua jornada tech com ainda mais tempo para aprender e evoluir

Quero aproveitar agora
2 respostas
por Naygno Barbosa Noia
| 20.6k xp | 32 posts

Precisei ativar o servidor DNS

  • ROTEADOR => CLI
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip dhcp pool REDE
Router(dhcp-config)#dns-server 193.168.0.3
Router(dhcp-config)#

Testei a disponibilidade da página Web do SERVIDOR na intranet

  • PC-REDE1: Desktop => Web Browser => URL: www.rede.com => Retornou: Server Reset Connection

Tive que solicitar um novo Requesting IP Address em todos os PCs para definir seus DNS Server como 193.168.0.3.
Acho que isso deveria ter sido atualizado automaticamente no momento do dns-server 193.168.0.3.
Não entendi o motivo para isso não ocorrer.
Mas o novo teste funcionou adequadamente retornando a página do SERVIDOR da REDE.

Por fim, os IPs de cada dispositivo ficaram assim:

  • ROTEADOR: Porta FastEthernet0/0 163.168.0.1
  • SERVIDO: 163.168.0.2
  • SERVIDOR DNS: 163.168.0.3 (DNS Server)
  • PC-REDE1: 163.168.0.4
  • PC-REDE2: 163.168.0.5
  • PC-REDE3: 163.168.0.6

Dúvidas:

  • O enunciado dessa atividade indica que cada PC deve representar uma rede diferente. Mas, como pode ser observado na listagem acima, os IPs dos PCs, até onde entendo, indicam que todos eles estão na mesma rede, e não em redes distintas.
    • Entendo que é isso que acontece quando os IPs são dinâmicos.
  • Não sei se deixei passar algum detalhe durante as aulas desse curso, pois revisei cada passo para construir (com: 3 PCs, 2 Servidores, 1 Roteador e 1 Switch) o resultado dessa atividade anotando cada passo como pode ser visto. E em momento algum o professor ensinou como tornar esse PCs sub-redes com IPs dinâmicos.
  • Sim, ele construiu sub-redes distintas em uma parte do curso. Mas quando cada PC estava ligado diretamente ao Roteador e os IPs eram estáticos. Mas não ensinou fazer isso com IPs dinâmicos como está indicado na Atividade.
  • Além disso, a implementação final, que serve de exemplo para essa atividade, realizada pelo professor durante esse curso teve o seguinte resultado:
    • Rede: Fábrica (1 Roteador, 2 Switchs e 2 Servidores e 6 PCs)
    • Setores: Manufatura (2 PCs), Acabamento (2 PCs) e Embalagem (2 PCs) (redes distintas, sub-redes?, não sei)
  • Pelo que entendi, a ideia era tonar cada setor uma sub-rede da rede Fábrica, mas quando verifico os IPs gerados para cada PC desses setores, os resultados seguem o seguinte padrão: 193.168.3.x. Ou seja, esses PCs estão, até onde entendi, na mesma rede e não foram criadas redes (sub-redes) distintas para cada setor da Fábrica como o está sugerido.
  • Ainda não sei como resolver esse impasse.
por Ronaldo Cordeiro Schmidt
| 187.7k xp | 534 posts

Ola Naygno.
Sua dedicação aos projetos é realmente incrível.
Eu diria: Que orgulho!
Está no caminho certo... alguns impasses podem surgir no caminho mas com um pouco de pesquisa e algumas verificações vai atingir os resultados esperados.
Vou analisar aqui seu projeto até onde for possivel e lhe retorno um feedback...
Parabéns por todo seu empenho e dedicação.
E continue compartilhando seu aprendizado.
Bons estudos.
Até...
