Fiz o experimento com sugerido com 3 PCs e um Roteador para simular as redes.

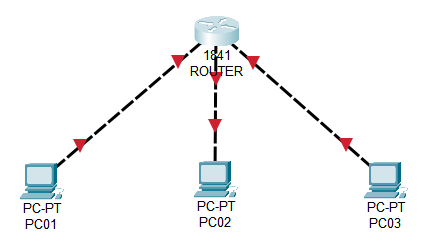

- Rede montada e conectada

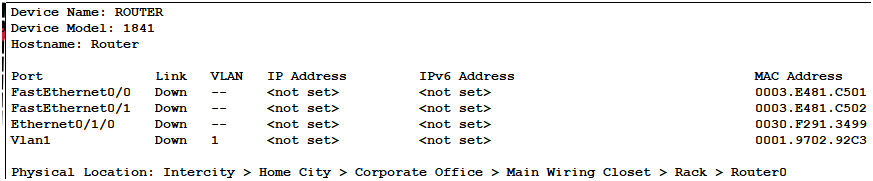

- Portas do roteador e suas respectivas interfaces
- Definindo os IPs da portas do Roteador e estabelecendo seus Links com os seus PCs correspondentes.

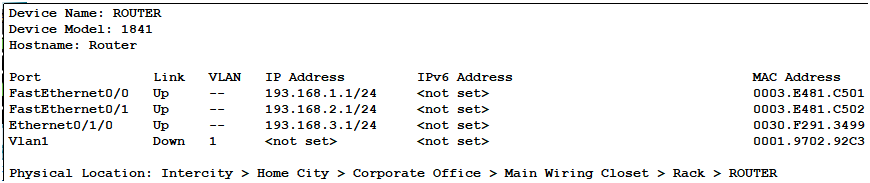

Esse procedimento foi repetido para as interfaces FastEthernet0/1 e Ethernet0/1/0, tais que os IPs de suas portas foram definidos, respectivamente, como 193.168.2.1 e 193.168.3.1--- System Configuration Dialog --- Would you like to enter the initial configuration dialog? [yes/no]: no Press RETURN to get started! Router>enable Router#configure Configuring from terminal, memory, or network [terminal]? terminal Enter configuration commands, one per line. End with CNTL/Z. Router(config)#interface FastEthernet0/0 Router(config-if)#no shutdown Router(config-if)# %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up Router(config-if)#ip address 193.168.1.1 255.255.255.0 Router(config-if)#exit - IPs das portas dos Roteadores definidos e Links estabelecidos com seus PCs.
- IPs dos PCs definidos como:
- PC01: 193.168.1.2
- PC02: 193.168.2.2
- PC03: 193.168.3.2

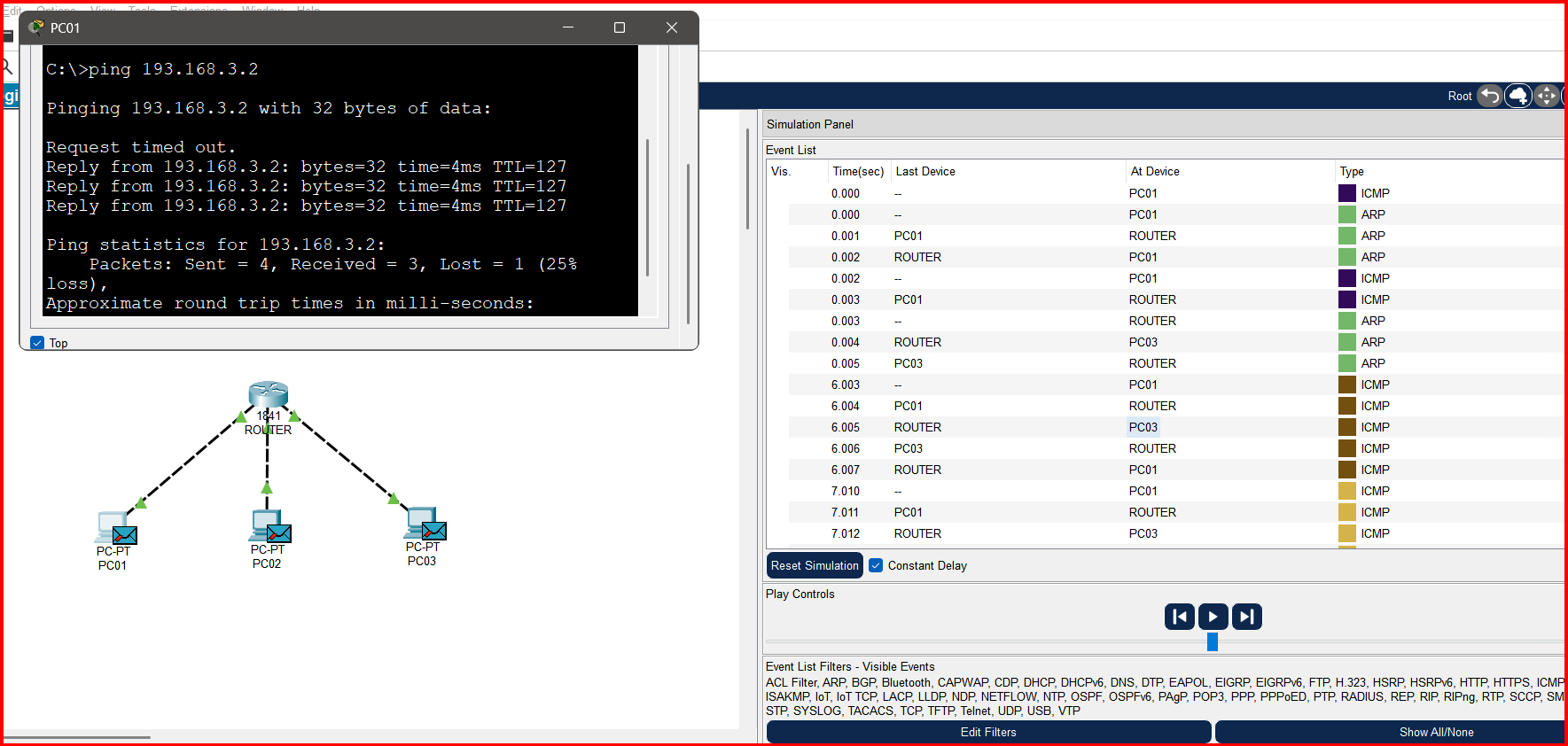

- Testando a conectividade entre os PC01 e PC03
Os Protocolos utilizados foram:- ICMP (Internet Control Message Protocol): Protocolo de camada de rede que faz o diagnostico de possíveis problemas entre dispositivos em rede IP.
- ARP (Address Resolution Protocol): Traduz um IP em MAC dentro de uma rede local (LAN). Esse protocolo atuou perguntando aos dispositivos da rede de quem erra o IP (193.168.3.2) que foi usado no teste de conexão. Provavelmente, por isso que a primeiro pacote não foi recebido, ou seja, retorno um
Request timed out., mas os demais foram recebidos e retornaram comReply from 193.168.3.2: bytes=32 time=4ms TTL=127. - CDP (Cisco Discovery Protocol): Protocolo proprietário da CISCO para descoberta de dispositivos vizinhos.
