Hora da Prática

A rede interna já está pronta e funcional. Agora, é hora de implementar sua conexão com a Internet. Para isso, seguirei ampliando as funcionalidades da rede conforme os enunciados das atividades propostas.

1. Adicione um novo roteador no projeto de modo a representar a rede do provedor de serviços de internet. Para facilitar, selecione um roteador semelhante ao modelo incluído anteriormente no projeto. Realize as conexões do novo roteador com o roteador da rede da empresa.

   1. Inclusão de um novo roteador
      1. Routers > 1841 > PROVEDOR DE SERVIÇOS
   2. Inclusão de uma placa WIC-1T ao roteadores:
      1. PROVEDOR DE SERVIÇOS > Physical > CISCO 1841 > OFF > MODULES > WIC-1T > SLOT 1 > CISCO 1841 > ON
      2. ROUTER:
         1. CLI (Salvando as configurações antes de inserir a nova placa)

            Router>enable
            Router#write
            Building configuration...
            [OK]
            Router#


         2. Physical > CISCO 1841 > OFF > MODULES > WIC-1T > SLOT 1 > CISCO 1841 > ON
   3. Estabelecendo conexão entre os roteadores
      1. Connections > Serial DCE > PROVEDOR DE SERVIÇOS > Serial0/1/0 > ROUTER > Serial0/1/0

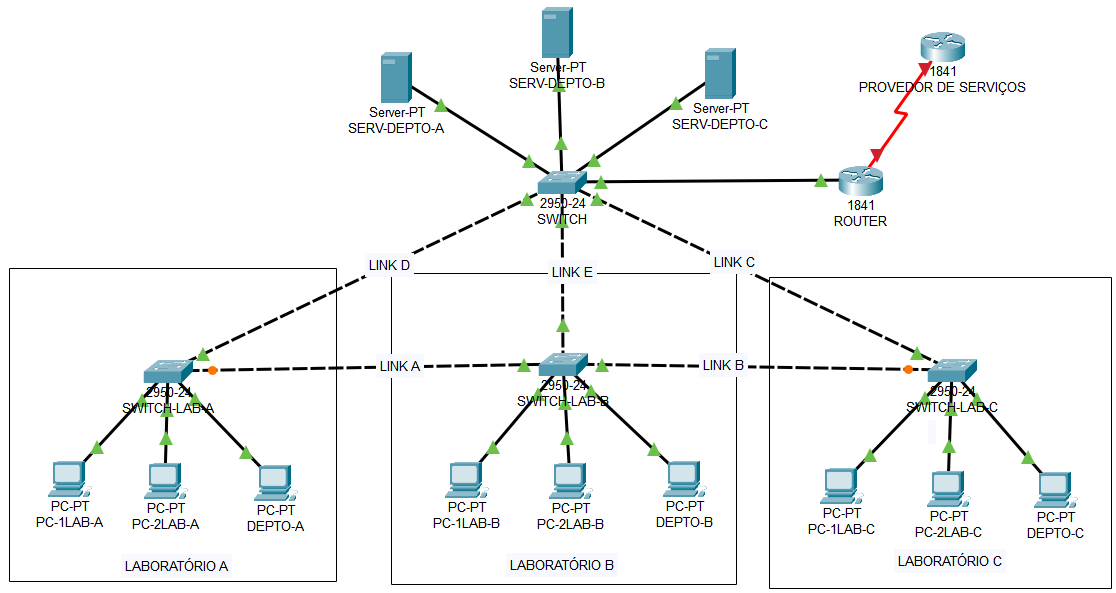

   4. A topologia final da rede ficou assim:


2. Serão necessários dois endereços IP públicos para essa conexão. Sendo assim, defina os endereços de rede com suas respectivas máscaras de rede ajustadas de modo eficiente (lembre-se que endereços públicos são escassos).

   1. Como nesta aula a rede 150.1.1.0/24 foi dividida em sub-redes /30, foram criadas 64 sub-redes. Por exemplo, na primeira sub-rede - 150.1.1.0/30 (máscara 255.255.255.252) - dos quatro endereços totais, dois são utilizáveis para as interfaces dos roteadores: 150.1.1.1 e 150.1.1.2.

3. Faça a alocação dos endereços IP definidos na atividade #2 nas interfaces dos roteadores realizando o teste de conectividade para verificar a conexão.

   1. Configurando as interfaces dos Roteadores:
      1. PROVEDOR DE SERVIÇOS > CLI

         Router>enable
         Router#configure terminal

         Router(config)#interface serial 0/1/0
         Router(config-if)#ip address 150.1.1.1 255.255.255.252


      2. ROUTER > CLI

         Router>enable
         Router#configure terminal

         Router(config)#interface serial 0/1/0
         Router(config-if)#ip address 150.1.1.2 255.255.255.252

         ! Teste de conectividade com o PROVEDRO DE SERVIÇOS
         Router(config-if)#exit
         Router(config)#^Z
         Router#
         %SYS-5-CONFIG_I: Configured from console by console

         Router#ping 150.1.1.1

         Type escape sequence to abort.
         Sending 5, 100-byte ICMP Echos to 150.1.1.1, timeout is 2 seconds:
         .....
         Success rate is 0 percent (0/5)

         Router#


      3. Ativando a porta serial: PROVEDOR DE SERVIÇOS > CLI

         Router(config-if)#exit
         Router(config)#interface serial 0/1/0
         Router(config-if)#no shutdown

         Router(config-if)#
         %LINK-5-CHANGED: Interface Serial0/1/0, changed state to up

         %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1/0, changed state to up

         Router(config-if)#


      4. Novo teste de conectividade entre os roteadores: ROUTER > CLI

         outer#ping 150.1.1.1

         Type escape sequence to abort.
         Sending 5, 100-byte ICMP Echos to 150.1.1.1, timeout is 2 seconds:
         !!!!!
         Success rate is 100 percent (5/5), round-trip min/avg/max = 2/9/15 ms

         Router#


      5. Esse último teste indica que a rede interna está conectada com a Internet.

4. Implemente o protocolo NAT para tradução dos endereços IP privados usados internamente na rede da empresa para o endereço IP público fornecido pelo provedor.

   1. ROUTER > CLI

      Router>enable
      Router#configure terminal
      Enter configuration commands, one per line.  End with CNTL/Z.

      ! Criando a lista de acesso standart
      Router(config)#ip access-list standard lista_nat

      ! Para abranger os IPs internos das seis VLANs e realizar a comparação apenas com base na origem, utilizamos:
      Router(config-std-nacl)#permit 172.16.0.0 0.0.255.255
      Router(config-std-nacl)#exit

      ! Especificando as interfaces internas (inside) e externas (outside) para o NAT
      Router(config)#interface Fa0/0.1
      Router(config-subif)#ip nat inside
      Router(config-subif)#exit

      Router(config)#interface Fa0/0.2
      Router(config-subif)#ip nat inside
      Router(config-subif)#exit

      Router(config)#interface Fa0/0.3
      Router(config-subif)#ip nat inside
      Router(config-subif)#exit

      Router(config)#interface serial 0/1/0
      Router(config-if)#ip nat outside
      Router(config-if)#exit
