Solucionado
Não to conseguindo fazer a comunicação entre as diferentes vlans a partir de uma conexão com o roteador de modo dhcp (literalmente fiz a configurações de forma simultânea com as aulas e ainda não consegui). Alguém me ajuda nessa?
Topologia do roteador:
Topologia dos switches:
Os dispositivos falham ao tentar atribuir o IP dinâmico, mesmo realizar a configuração na CLI:
Boa tarde
Beleza, dá pra entender bem o que está acontecendo pelo que você mostrou e o problema é bem comum em laboratório de VLAN + router-on-a-stick.
Vou explicar em cima do que aparece nas imagens.
O PC “FINANCEIRO” recebeu IP 169.254.x.x.
Isso é APIPA, ou seja:
→ o PC não conseguiu falar com nenhum servidor DHCP.
Então o problema não é só comunicação entre VLANs, é antes disso:
o DHCP nem chega ao roteador.
No Router1 aparece:
<not set>192.168.10.1/24192.168.20.1/24Isso está correto em conceito, mas só funciona se:
encapsulation dot1QSe qualquer um desses pontos falhar, o DHCP não chega.

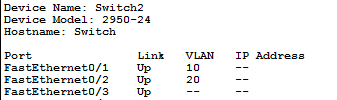

Nos switches, as portas aparecem assim:
--Essa -- normalmente indica porta em access padrão (VLAN 1), não trunk.
Ou seja:
o link entre switch e roteador não está em trunk
Sem trunk:
A porta do switch conectada ao roteador NÃO está configurada como trunk.
E provavelmente no roteador também falta:
no shutdown na FastEthernet0/0encapsulation dot1Q nas subinterfacesSupondo que seja a FastEthernet0/3:
enable
configure terminal
interface fastEthernet0/3
switchport mode trunk
switchport trunk allowed vlan 10,20
no shutdown
Faça isso em todo switch que liga ao roteador.
enable
configure terminal
interface fastEthernet0/0
no shutdown
interface fastEthernet0/0.1
encapsulation dot1Q 10
ip address 192.168.10.1 255.255.255.0
interface fastEthernet0/0.2
encapsulation dot1Q 20
ip address 192.168.20.1 255.255.255.0
Sem o encapsulation dot1Q, nada funciona, mesmo com IP.
ip dhcp excluded-address 192.168.10.1
ip dhcp excluded-address 192.168.20.1
ip dhcp pool VLAN10
network 192.168.10.0 255.255.255.0
default-router 192.168.10.1
ip dhcp pool VLAN20
network 192.168.20.0 255.255.255.0
default-router 192.168.20.1
show interfaces trunk
Tem que aparecer a porta ligada ao roteador.
show ip interface brief
FastEthernet0/0 UP
FastEthernet0/0.1 UP
FastEthernet0/0.2 UP
192.168.10.x ou 192.168.20.x, resolveuO seu problema não é VLAN falando com VLAN ainda.
O problema é que as VLANs nem chegam no roteador, porque:
Opa, bom dia! Visualizei sua mensagem hoje no dia 22/01. Obrigado por me responder e ter atenção em alguns comandos que esquecemos... mais tarde do mesmo dia em que publiquei a duvida que tive, percebi que não tinha usado o código switchport mode trunk na interface do switch que conectava ao roteador. Eu apenas tinha colocado o código nas interfaces que conectavam entre os própios switchs.
