[Dúvida] Faça como eu fiz: Conectando Vlans

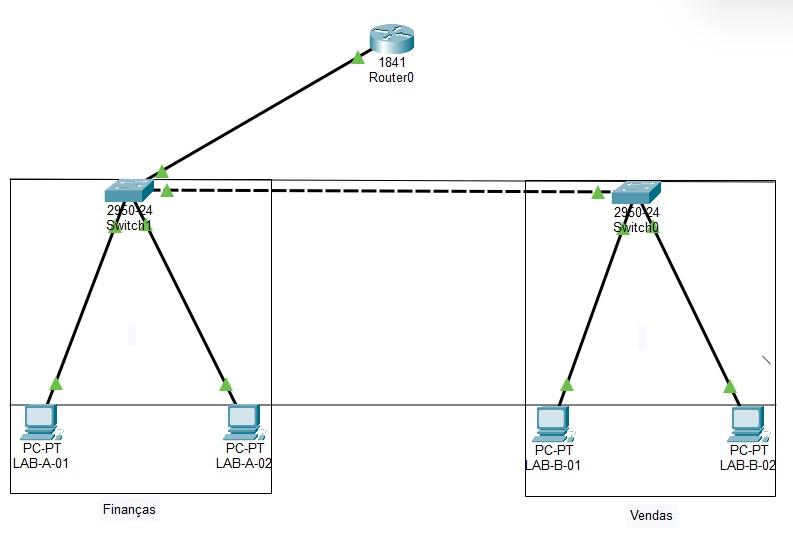

no Exercício Faça como eu fiz: conectando VLANS, na comunicação entre o Switch e Roteador, mesmo configurando corretamente o roteador e o Switch, não está servindo DHCP automatico para os PCs, e também os computadores da rede Pesquisa, não pinga nos computadores da rede Administrativos, mesmo atribuindo IPs Estáticos.

Seguindo também o Vídeo, fiz exatamente como o professor fez, e também não serviu DHCP, e os pc não se comunicavam com o roteador.

Insira aqui a descrição dessa imagem para ajudar na acessibilidade
Observe abaixo as configurações do Roteador.
Router# show ip interface brief
Interface IP-Address OK? Method Status Protocol
FastEthernet0/0 unassigned YES unset up up
FastEthernet0/0.1 192.168.10.1 YES manual up up
FastEthernet0/0.2 192.168.20.1 YES manual up up
FastEthernet0/1 unassigned YES unset administratively down down
Vlan1 unassigned YES unset administratively down down

Router# show running-config | section interface FastEthernet
interface FastEthernet0/0
no ip address
duplex auto
speed auto
interface FastEthernet0/0.1
encapsulation dot1Q 10
ip address 192.168.10.1 255.255.255.0
interface FastEthernet0/0.2
encapsulation dot1Q 20
ip address 192.168.20.1 255.255.255.0
interface FastEthernet0/1
no ip address
duplex auto
speed auto
shutdown

observe que no Switch do Laboratorio Finanças que o roteador está conectado na porta Fa0/5

SwitchFinancas#show interfaces status
Port Name Status Vlan Duplex Speed Type
Fa0/1 connected trunk a-full a-100 10/100BaseTX
Fa0/2 connected 10 a-full a-100 10/100BaseTX
Fa0/3 connected 20 a-full a-100 10/100BaseTX
Fa0/4 notconnect 1 auto auto 10/100BaseTX
Fa0/5 connected 1 a-full a-100 10/100BaseTX
Fa0/6 notconnect 1 auto auto 10/100BaseTX

Tela abaixo indicando que não está servido DHCP.
Insira aqui a descrição dessa imagem para ajudar na acessibilidade
Aguardo Retorno - Adilson Aderno

Olá Adilson.
Tudo bem?
Segue um tutorial passo a passo para corrigir o problema.
ETAPA 1: IDENTIFICAR O PROBLEMA
Você configurou corretamente as subinterfaces no roteador para VLAN 10 e VLAN 20, com encapsulamento 802.1Q.
Porém, o roteador está conectado no switch em uma porta que não está configurada como trunk.
No switch, a porta Fa0/1 está como trunk, mas o roteador está conectado na Fa0/5, que está em VLAN 1 (modo access).
Isso impede a comunicação entre VLANs e também bloqueia o funcionamento do DHCP.
ETAPA 2: DECIDIR A CORREÇÃO FÍSICA OU LÓGICA
Você tem duas opções:
Opção recomendada:
mover o cabo do roteador para a porta Fa0/1, que já está configurada como trunk.
Opção alternativa:
manter o cabo na Fa0/5 e transformar essa porta em trunk.
ETAPA 3: CORREÇÃO RECOMENDADA (MUDAR CABEAMENTO)
Desconecte o cabo que liga o roteador ao switch na porta Fa0/5.
Conecte esse mesmo cabo na porta Fa0/1 do switch.
Essa é a forma mais simples e mais correta no padrão de laboratório.
ETAPA 4: VERIFICAR CONFIGURAÇÃO DA PORTA TRUNK NO SWITCH
No switch, confirme que a porta Fa0/1 está configurada como trunk.
Se necessário, use:

conf t
interface fa0/1
switchport mode trunk
switchport trunk allowed vlan 10,20
no shutdown

ETAPA 5: VERIFICAR CONFIGURAÇÃO DO ROTEADOR
No roteador, confirme que as subinterfaces estão corretas:

interface fa0/0.1
encapsulation dot1Q 10
ip address 192.168.10.1 255.255.255.0

interface fa0/0.2
encapsulation dot1Q 20
ip address 192.168.20.1 255.255.255.0

A interface física fa0/0 deve estar ativa e sem IP.
ETAPA 6: CONFIGURAR DHCP NO ROTEADOR (SE NECESSÁRIO)
Se os PCs não estão recebendo IP automaticamente, configure pools DHCP:

ip dhcp pool VLAN10
network 192.168.10.0 255.255.255.0
default-router 192.168.10.1

ip dhcp pool VLAN20
network 192.168.20.0 255.255.255.0
default-router 192.168.20.1

ETAPA 7: CONFIGURAR OS PCs
Nos computadores:
Se estiver usando DHCP, selecione obtenção automática de IP.
Se estiver usando IP estático:

VLAN 10: IP 192.168.10.x, gateway 192.168.10.1
VLAN 20: IP 192.168.20.x, gateway 192.168.20.1

ETAPA 8: TESTE DE CONECTIVIDADE
Teste na sequência:

Ping de um PC da VLAN 10 para 192.168.10.1
Ping de um PC da VLAN 20 para 192.168.20.1
Ping entre PCs de VLANs diferentes

Se o roteamento estiver correto, o ping entre VLANs funcionará.
O problema principal ocorre porque o roteador precisa receber tráfego com tags VLAN (802.1Q), e isso só acontece através de uma porta trunk no switch. Quando o roteador está conectado em uma porta access, ele recebe apenas tráfego da VLAN padrão (VLAN 1), o que impede o funcionamento de VLANs diferentes e bloqueia DHCP e comunicação entre redes.
Dica importante: sempre verifique três pontos em projetos VLAN no Packet Tracer: a porta entre switch e roteador deve ser trunk, as VLANs devem estar atribuídas corretamente nas portas dos PCs, e o gateway dos PCs deve ser o IP da subinterface correspondente no roteador.
Faça os testes e me retorne um feedback.
Bons estudos.
