Na atividade, montei uma rede no Cisco Packet Tracer com o seguinte cenário:

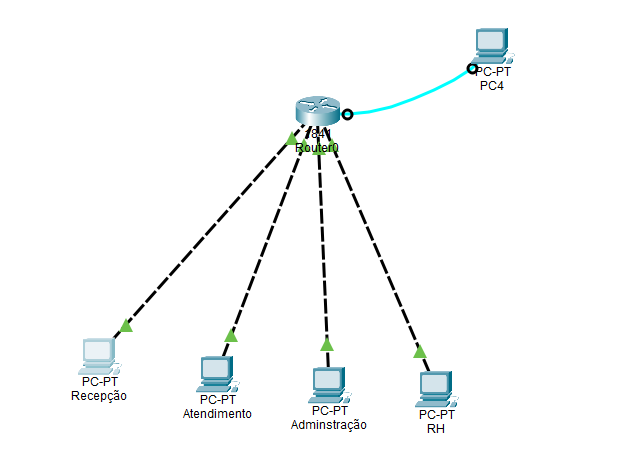

Topologia criada
Um roteador central.
Cinco PCs conectados: Recepção, Atendimento, Administração, RH e PC4.
O PC4 foi utilizado para acessar o roteador via console e realizar a configuração inicial.
Como o roteador tinha apenas duas interfaces disponíveis, adicionei módulos WIC‑1ENET para expandir e conseguir ligar todos os PCs.

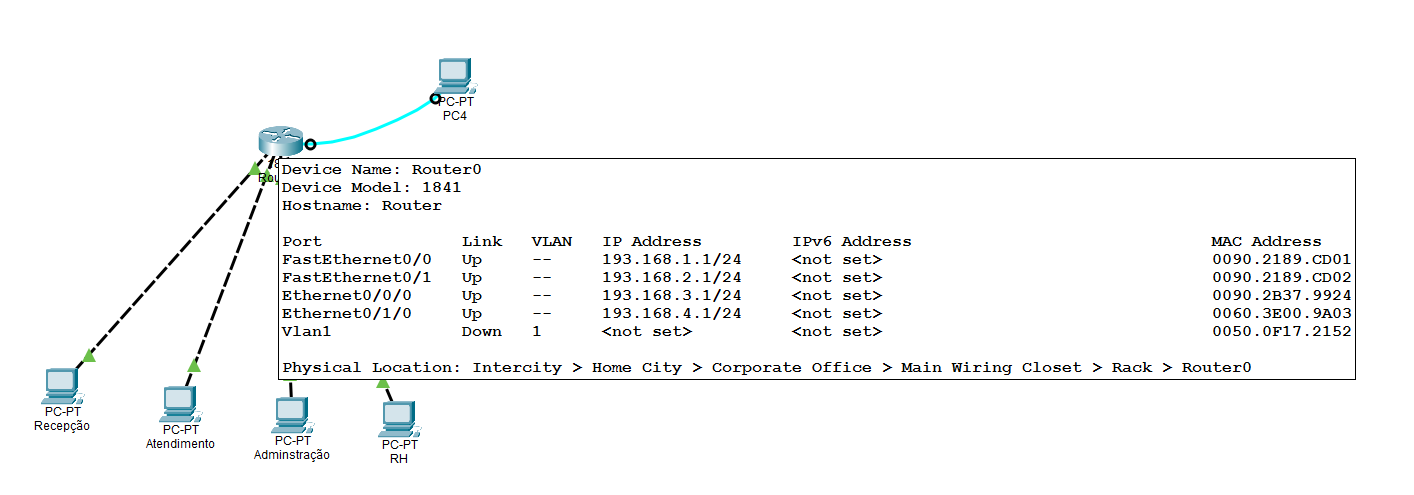

Configuração das interfaces do roteador
FastEthernet0/0 → 193.168.1.1 / 255.255.255.0
FastEthernet0/1 → 193.168.2.1 / 255.255.255.0
Ethernet0/0/0 → 193.168.3.1 / 255.255.255.0
Ethernet0/1/0 → 193.168.4.1 / 255.255.255.0

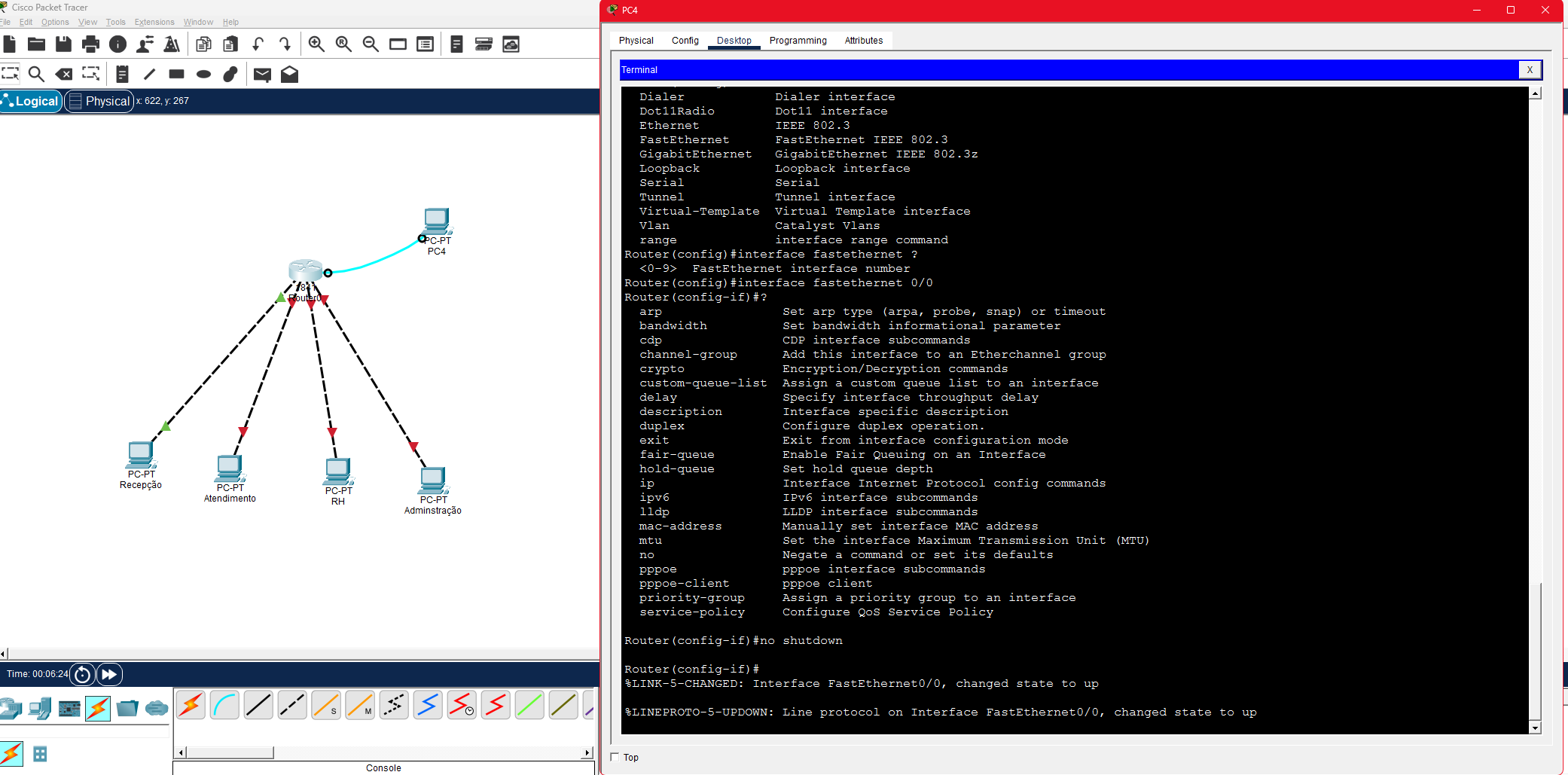

Todas as interfaces foram ativadas com o comando no shutdown.
Configuração dos PCs
Cada PC recebeu um IP estático dentro da faixa da interface correspondente.
Máscara configurada como 255.255.255.0.
Gateway padrão configurado para o IP da interface do roteador daquela rede.

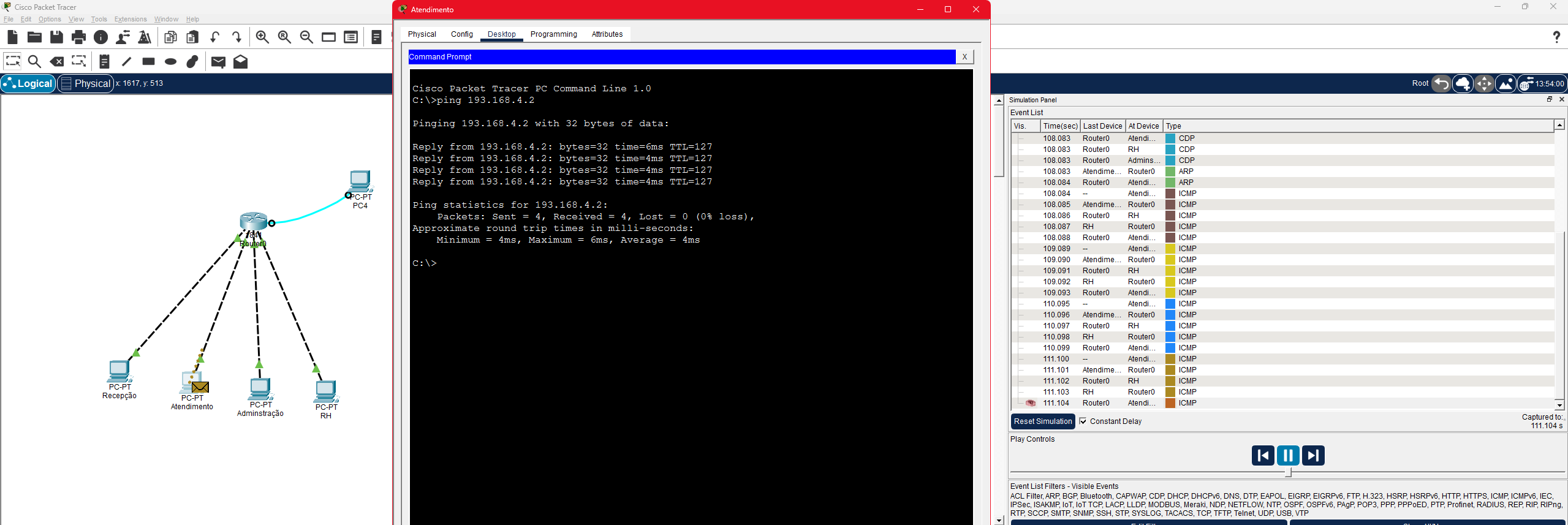

Testes realizados
Utilizei o comando ping entre os PCs e o roteador.
A comunicação funcionou corretamente, com pacotes respondidos sem perda.
No Simulation Panel, acompanhei o fluxo dos pacotes (ARP, ICMP, CDP), confirmando que o roteador estava roteando entre as redes.
