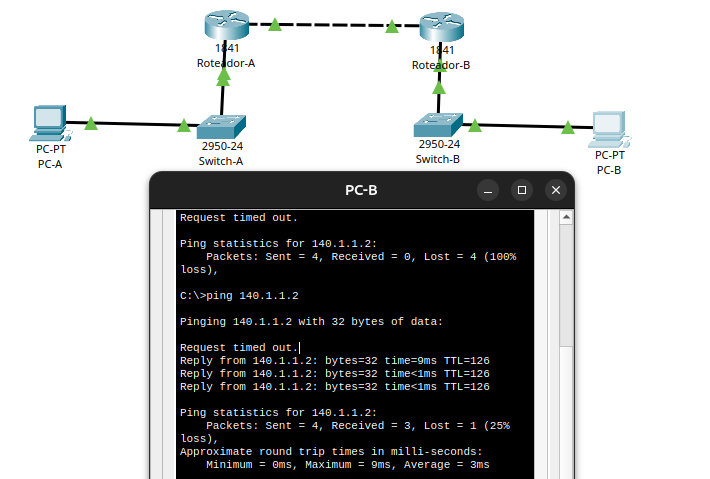

Atividade 01
Adicionei dois roteadores, dois PCs e dois switches, e os renomeei.
Liguei todas as interfaces conectadas de cada um dos roteadores.
Adicionei o endereço 130.1.1.1 à porta Fa0/0 do Roteador A e o endereço 130.1.1.2 à porta Fa0/0 do Roteador B.
Adicionei o endereço 140.1.1.1 à porta Fa0/1 do Roteador A e o endereço 140.1.1.2 ao Computador A.
Adicionei o endereço 150.1.1.1 à porta Fa0/1 do Roteador B e o endereço 150.1.1.2 ao Computador B.
Configurei o protocolo RIP nos roteadores A e B. No Roteador A, configurei as redes 130.1.1.0 e 140.1.1.0. No Roteador B, configurei as redes 130.1.1.0 e 150.1.1.0. Assim, a interconexão entre as redes se tornou possível.

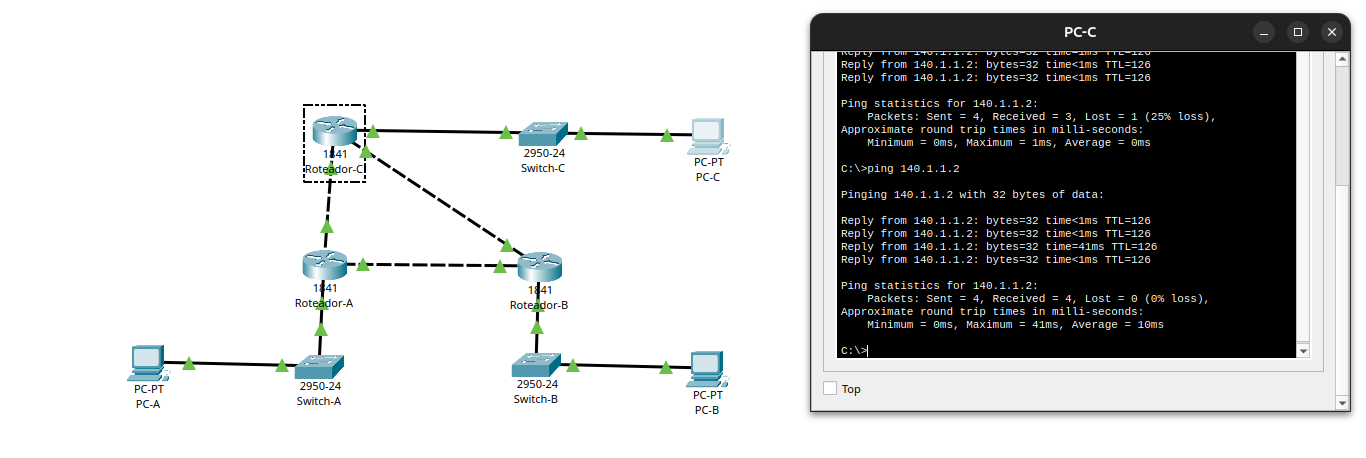

Atividade 02
Salvei as configurações do Roteador A com o comando write e adicionei um módulo para obter mais uma entrada Ethernet (WIC-1ENET). Fiz o mesmo procedimento no Roteador B.
Conectei os roteadores antigos ao novo roteador utilizando os módulos que foram adicionados. Em seguida, conectei o novo roteador a um switch e a um PC, formando uma rede básica.
Liguei as portas dos roteadores e adicionei os endereços 160.1.1.1 e 160.1.1.2 para uma das interconexões. Para a outra interconexão, utilizei os endereços 180.1.1.1 e 180.1.1.2.
No lado da rede do novo roteador, configurei o endereço 170.1.1.1 como gateway e atribuí o endereço 170.1.1.2 ao computador.
No RIP, refiz a conexão entre os roteadores A e B, pois fiquei com algumas dúvidas sobre o funcionamento do protocolo. Depois, consegui conectar o Roteador A ao Roteador C e o Roteador B ao Roteador C, ao entender que o ponto-chave era que o RIP não define diretamente a qual roteador se conectar, mas sim quais redes diretamente conectadas serão anunciadas e usadas para a troca de informações de roteamento.
