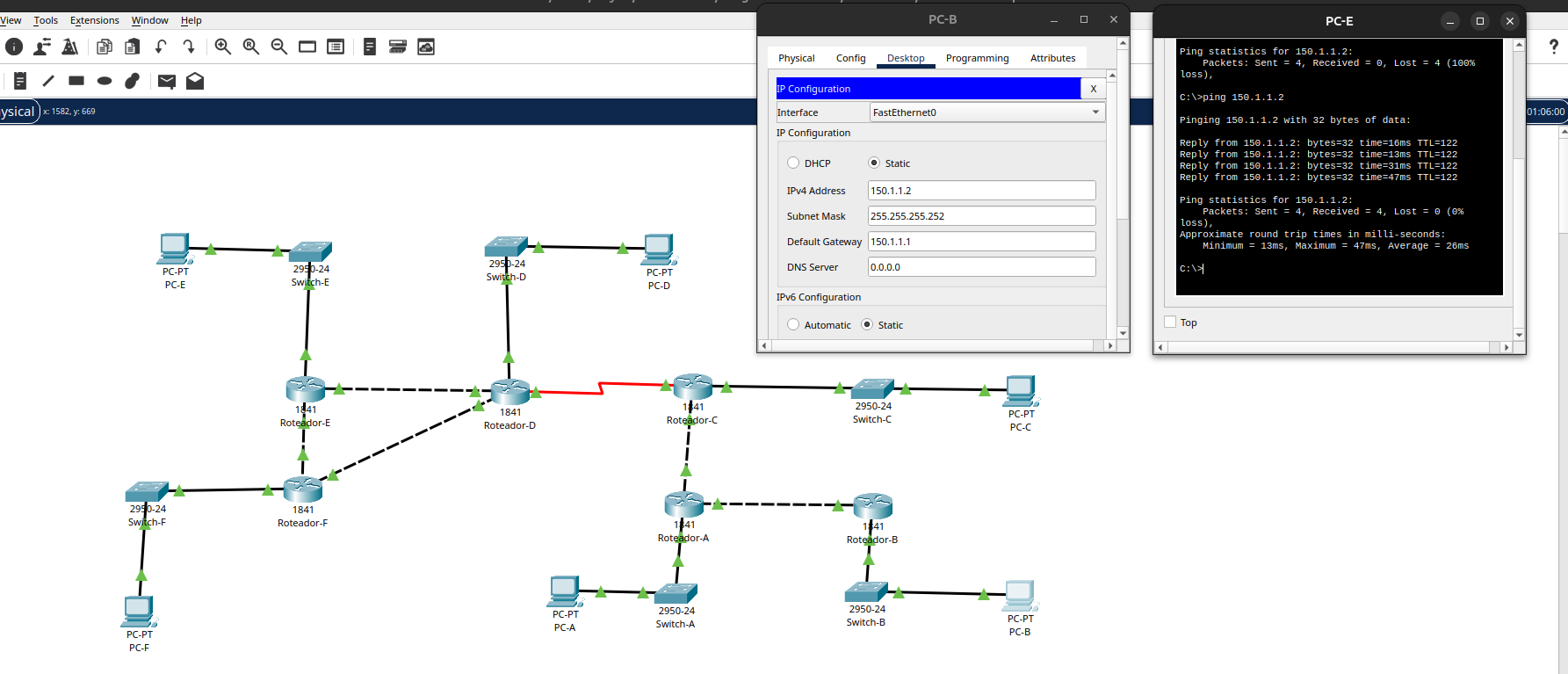

Para isso, utilizei o mesmo sistema criado anteriormente e interconectei o sistema autônomo que estava com roteamento interno RIP ao sistema autônomo com OSPF.
O RIP foi definido como AS 100.
O OSPF foi definido como AS 200.
Precisamos atribuir um endereço para a porta serial. Nesse caso, usei 111.1.1.1 para o lado RIP e 111.1.1.2 para o lado OSPF. Depois disso, declaramos os dois roteadores como vizinhos dentro do roteamento BGP e, assim, teremos a adjacência criada. Em seguida, precisamos apenas anunciar as redes de cada um.
Roteador C:
network 111.1.1.0 mask 255.255.255.252
network 130.1.1.0 mask 255.255.255.252
network 140.1.1.0 mask 255.255.255.252
network 150.1.1.0 mask 255.255.255.252
network 160.1.1.0 mask 255.255.255.252
network 170.1.1.0 mask 255.255.255.252
network 180.1.1.0 mask 255.255.255.252
Roteador D:
network 111.1.1.0 mask 255.255.255.252
network 190.1.1.0 mask 255.255.255.252
network 200.1.1.0 mask 255.255.255.252
network 210.1.1.0 mask 255.255.255.252
network 215.1.1.0 mask 255.255.255.252
network 220.1.1.0 mask 255.255.255.252
network 221.1.1.0 mask 255.255.255.252

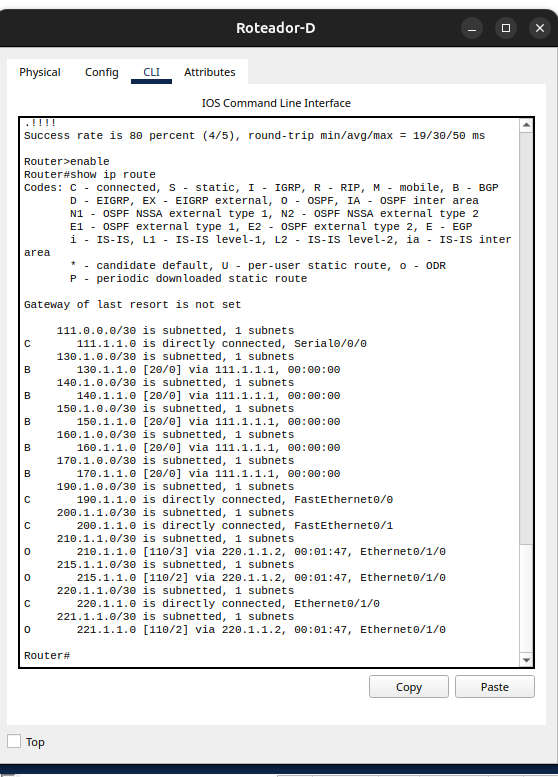

Veremos, assim, que todas as redes estão sendo compartilhadas entre si pelo comando show ip route. Todavia, ainda falta redistribuir os endereços, e faremos isso em cada um dos roteadores interconectados. No fim, teremos, de forma simples, todos os sistemas autônomos interconectados.

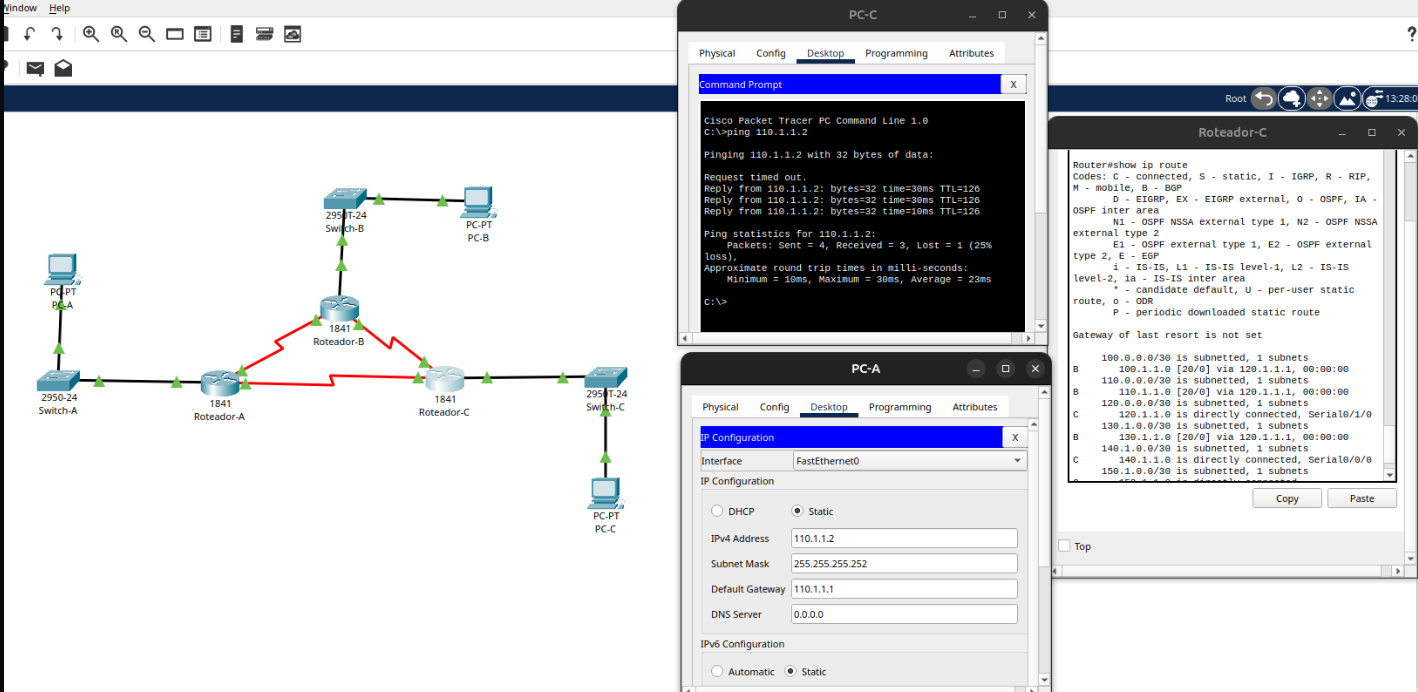

Agora, para fazer uma rede com três roteadores, no estado atual do meu sistema seria inviável, porque todos os roteadores já estão com os módulos lotados e sem portas restantes. Por isso, vou criar outro sistema simples para interconectar os três roteadores.
A topologia será triangular, e cada um dos roteadores estará conectado por cabo serial, representando que cada um faz parte de um sistema autônomo diferente.
Para as conexões:
Roteador Interface Endereço IP
Roteador-A Serial 0/0/0 100.1.1.1/30
Roteador-A Fast Ethernet 0/0 110.1.1.1/30
Roteador-A Serial 0/1/0 120.1.1.1/30
Roteador-B Serial 0/0/0 100.1.1.2/30
Roteador-B Fast Ethernet 0/0 130.1.1.1/30
Roteador-B Serial 0/1/0 140.1.1.1/30
Roteador-C Serial 0/0/0 140.1.1.2/30
Roteador-C Fast Ethernet 0/0 150.1.1.1/30
Roteador-C Serial 0/1/0 120.1.1.2/30
Para os computadores, a configuração é simples:
Computador Endereço Gateway
PC-A 110.1.1.2/30 110.1.1.1/30
PC-B 130.1.1.2/30 130.1.1.1/30
PC-C 150.1.1.2/30 150.1.1.1/30
Agora, preciso implementar o protocolo BGP. Primeiro, vou definir o AS de cada sistema:
Sistema AS
Sistema A 100
Sistema B 200
Sistema C 300
Com isso, faço a comunicação de adjacência entre os vizinhos e, depois, anuncio as redes com base na tabela que construí.
Conte com o apoio da comunidade Alura na sua jornada. Abraços e bons estudos!
