A notação no diagrama entre Vendas e Vendedores não está invertida ? 1 Venda deveria ter 1 Vendedor somente.
A notação no diagrama entre Vendas e Vendedores não está invertida ? 1 Venda deveria ter 1 Vendedor somente.
Oi Isabela, tudo bem?
Verdade. A chave estrangeira Id_Vendedor está em Vendas, o que indica que a cardinalidade correta é 1 vendedor para N vendas.
Do jeito que o diagrama está desenhado, o “pé de galinha” aparece no lado de Vendedores, o que graficamente sugeriria que uma venda poderia ter vários vendedores, e isso está invertido em relação ao código.

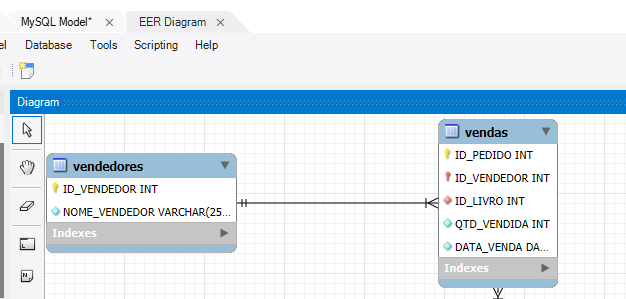

A representação correta para “cada venda tem exatamente 1 vendedor” seria:
Como no exemplo abaixo:

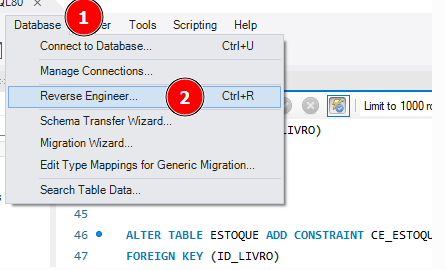

Ah, e para visualizar isso no Workbench, basta ir em Database > Reverse Engineer .
Abrirá outra janela. Escolha a conexão e clique em Next.
O Workbench vai ler as tabelas, chaves primárias e estrangeiras e, no final, abrir um EER Diagram com as tabelas e seus relacionamentos, exatamente como o que compartilhei acima.
Obrigada pelo feedback, esse ponto será considerado nos cursos futuros.
Espero ter esclarecido.
Qualquer dúvida que surgir, compartilhe no fórum. Abraços e bons estudos!
