Não deveria ter invertido os verbos também, de acordo com a mudança das setas? Pois, segundo o instrutor do curso Modelagem de dados: desenvolvendo o modelo lógico, presente na formação modelagem de dados, disse que de onde parte a seta seria a "ida", ou seja, o verbo de cima e o de baixo seria a "volta", se pensarmos assim, com a mudança da seta fica como se fosse Colaborador e gerenciado por Departamento e Departamento gerencia Colaborador.
Ei! Tudo bem, William?
Não necessariamente. A regra de leitura de um Diagrama Entidade-Relacionamento (DER) está ligada diretamente à direção do fluxo da seta, e não à posição física ("cima" ou "baixo") onde o verbo foi escrito. Funciona assim:

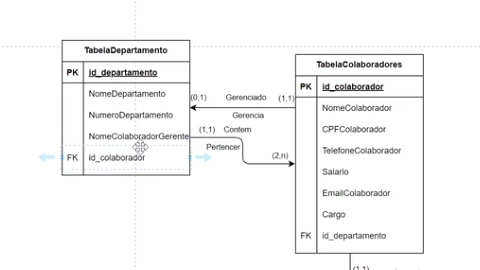

Se a seta está apontando de Departamento para Colaborador, nós procuramos o verbo que faz sentido nessa direção de leitura: "Departamento gerencia Colaborador".
Se a seta muda de direção e aponta de Colaborador para Departamento, nós lemos na nova direção da seta: "Colaborador é gerenciado por Departamento".
Os verbos continuam no mesmo lugar do diagrama porque a seta já dita, por si só, qual frase deve ser lida na "ida" e qual deve ser lida na "volta". Inverter a posição dos textos no desenho seria um trabalho duplo e poderia confundir quem está analisando o modelo físico mais tarde. O segredo é sempre seguir a ponta da seta para saber qual linha de texto ler.
Espero ter ajudado e conte sempre conosco para te auxiliar.
Bons estudos e até mais!
Entendi, mas essa mudança inesperada causou um pouco de confusão, pois o instrutor do outro curso montou o modelo lógico com as setas contrárias a essas da imagem do curso atual que a instrutora mudou.
