No curso de Modelagem de Dados, entendi que, na junção de tabelas (pós separação):

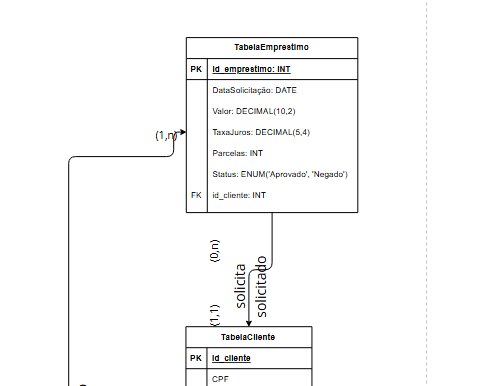

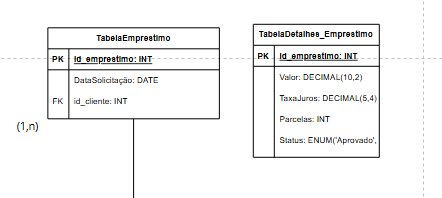

Estou fazendo uma atividade onde as 3 tabelas não geraram informações falsas. Sendo assim, dividi as 3, totalizando 6. Porém, agora, não sei mais como representar no diagrama. Por exemplo, a tabela "Emprestimo" deu origem a mais uma tabela, a "Detalhes_Emprestimo". No diagrama, como elas se relacionariam entre si?
Olá, Breno, tudo bem?
Para representar a relação entre as tabelas "Emprestimo" e "Detalhes_Emprestimo" no diagrama, você deve considerar como elas estão relacionadas em termos de chaves primárias e estrangeiras.
No seu caso, a tabela "Emprestimo" possui uma chave primária id_emprestimo, que também deve ser utilizada como chave estrangeira na tabela "Detalhes_Emprestimo". Se cada empréstimo pode ter múltiplos detalhes (por exemplo, várias parcelas ou itens relacionados), a relação entre "Emprestimo" e "Detalhes_Emprestimo" será de um para muitos (1:N).
No diagrama, você pode desenhar uma linha conectando a tabela "Emprestimo" à tabela "Detalhes_Emprestimo". Na extremidade da tabela "Emprestimo", você deve indicar (1), e na extremidade da tabela "Detalhes_Emprestimo", você deve indicar (0..n) ou (1..n), dependendo se os detalhes são obrigatórios ou não.
Espero ter ajudado.
Qualquer dúvida, não hesite em compartilhar no fórum.
Abraços!
