Na resposta do exercício, há linhas cheias e tracejadas.
Há alguma diferença?
Você está vendo a versão anterior da nova experiência da Alura que estamos preparando para você. Em breve, ela ganha uma identidade visual novinha totalmente pensada em potencializar seus estudos!
Solucionado
Na resposta do exercício, há linhas cheias e tracejadas.
Há alguma diferença?
Elton, não conseguin entender muito bem a sua dúvida
Mario,

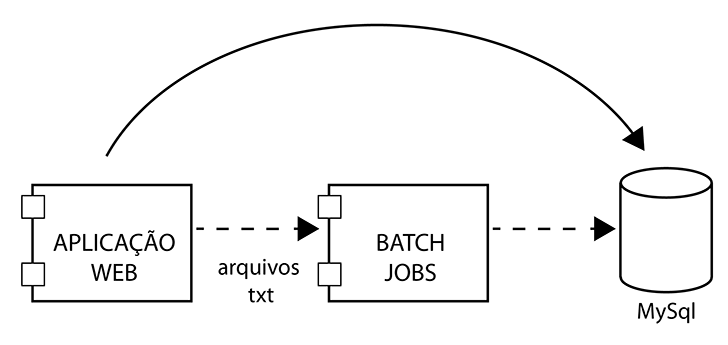

Na resposta de um dos exercícios sobre Diagrama de Componentes, aparece o seguinte diagrama: http://s3.amazonaws.com/caelum-online-public/uml/cap6-ex.png
Há uma seta contínua do componente Aplicação Web até o componente MySQL.
Há uma seta tracejada do componente Aplicação Web até o componente Batch Jobs.
E há outra seta tracejada do componente Batch Jobs até o componente MySQL.
Gostaria de saber se há algum motivo para fazer uma seta contínua no primeiro caso e setas tracejadas nos outros dois. Cada uma delas tem um significado diferente?
Ola Elton, boa noite!
Dá uma lida, nesse link: https://cursos.alura.com.br/forum/topico-duvida-sobre-diagrama-de-componentes-21255
Resumidamente, a seta "tracejada", diz que existe uma relação de dependencia entre os componentes. Já a seta "contínua", significa que existe uma associação entre os componentes ou seja ambos funcionam de forma independente.
Espero ter esclarecido.
Obrigado
Obrigado pelo link Thiago. Vejo que mais pessoas tiveram a mesma dúvida.
Seria legal se o pessoal da Alura incorporasse esta explicação das setas na resposta do exercício!
