Olá Rafaelng2006 .
Vamos tentar resolver o seu problema.
Ou pelo menos mudar de nome. ^^´
O erro “DHCP failed. APIPA is being used” no Packet Tracer significa que o PC não conseguiu contato com o servidor DHCP.

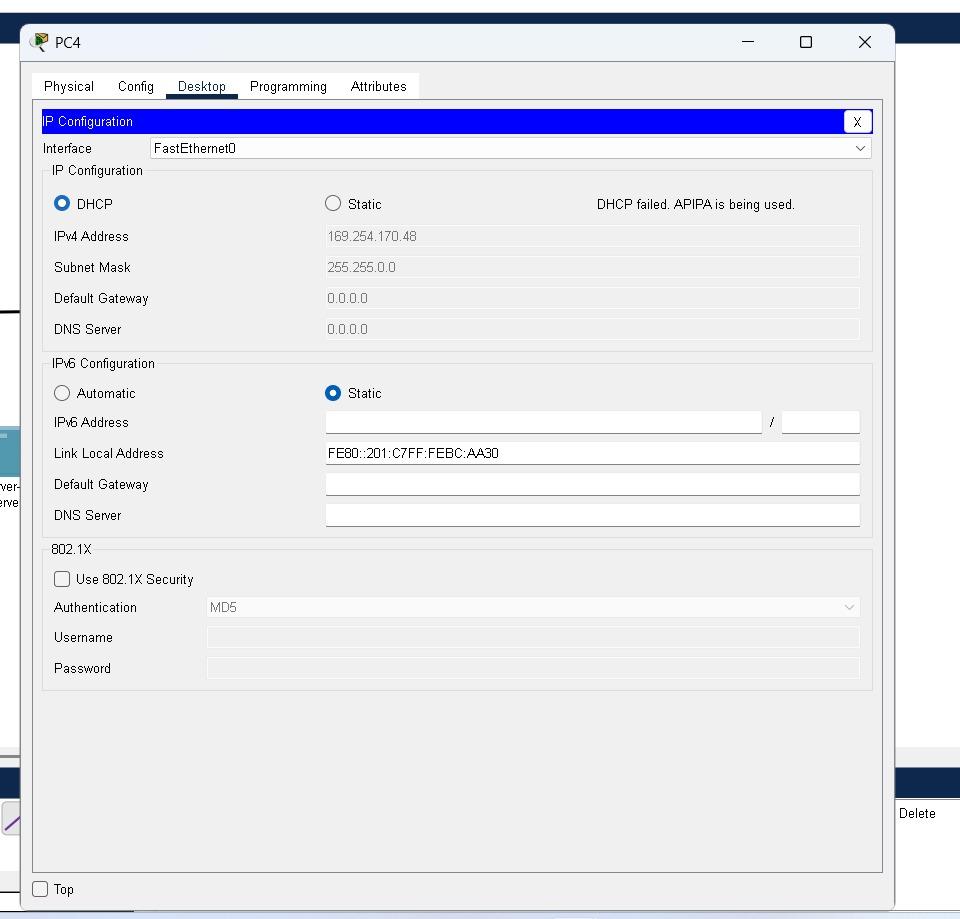

Quando isso acontece, o Windows do Packet Tracer atribui um endereço APIPA (169.254.x.x) automaticamente, como aparece no seu PC4.
Isso sempre indica problema de conectividade entre o PC e o roteador/servidor DHCP e não é problema de configuração do PC em si.
Abaixo estão as causas MAIS comuns e como corrigir:
1. Verifique o cabo
Os PCs 4, 5 e 6 estão ligados com cabo errado?

Entre PC ↔ Switch deve ser cabo Copper Straight-Through
Entre Switch ↔ Roteador também Straight-Through

Se estiver usando crossover, o DHCP não vai funcionar.
2. Verifique se o Switch está conectado na VLAN correta
Se você está usando VLANs:

PCs 4, 5 e 6 podem estar na VLAN errada
DHCP só funciona se estiver na mesma VLAN/sub-rede do DHCP relay ou do servidor

Use em cada porta do switch:

show vlan brief

Portas dos PCs 4, 5 e 6 precisam estar na mesma VLAN dos PCs 1,2,3 se quiser um único DHCP.
3. Verifique se a porta do switch está "up"
Abra o switch:

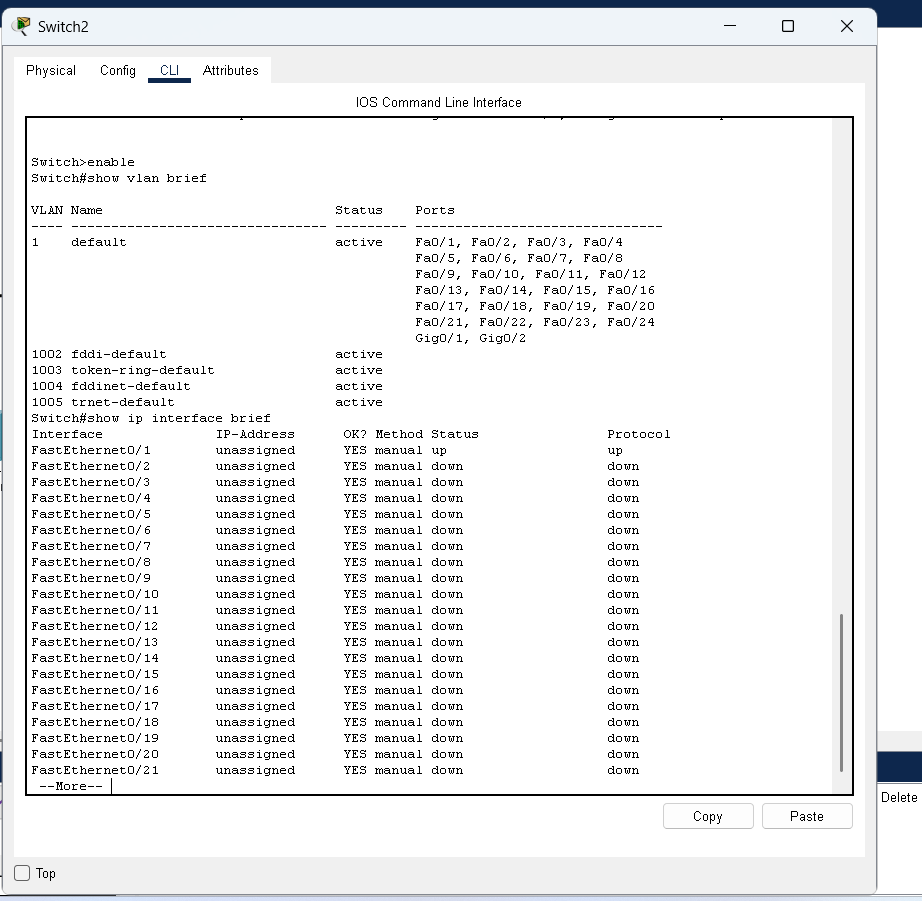

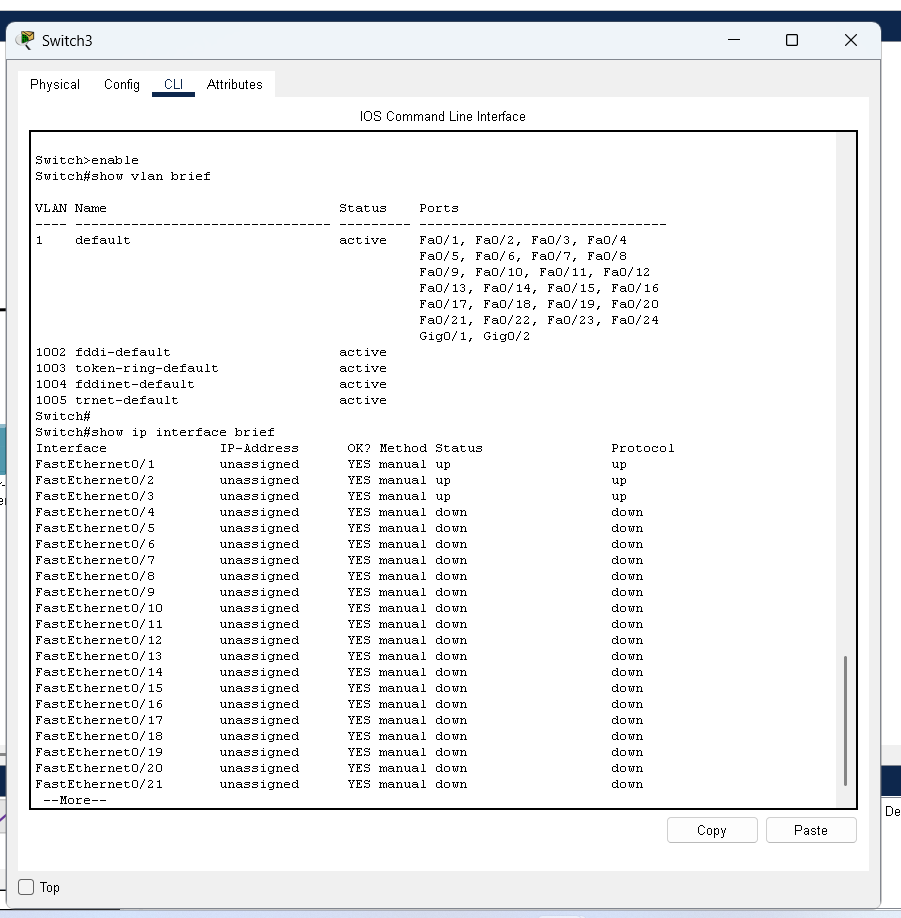

CLI → show ip interface brief
Portas que aparecem:

down/down → cabo desconectado ou porta desligada
up/down → roteador desligado
administratively down → porta desativada
Para ativar:

enable
conf t
interface fastEthernet 0/x
no shutdown

4. Verifique se o roteador tem DHCP configurado corretamente
Exemplo correto:

ip dhcp pool LAN
 network 192.168.1.0 255.255.255.0
 default-router 192.168.1.1
 dns-server 8.8.8.8

E o roteador precisa ter IP na interface:

interface g0/0
 ip address 192.168.1.1 255.255.255.0
 no shutdown

5. Se estiver usando um servidor DHCP (não o roteador)
Verifique:

IP do servidor
Gateway correto
O servidor tem que estar NO MESMO SWITCH ou VLAN

6. Se houver roteadores entre o servidor DHCP e a LAN
É obrigatório configurar DHCP Relay (ip helper-address) na interface do roteador:

interface g0/0
 ip helper-address 192.168.1.10   ← IP do servidor DHCP

Sem isso, PCs de outra rede NÃO recebem DHCP.
7. Reiniciar a interface do PC
No PC4:

Vá em Desktop → IP Configuration
Troque de DHCP → Static → DHCP novamente
Ou desligue e ligue o PC (bottom esquerda power switch)

PONTO MAIS PROVÁVEL NO SEU CASO

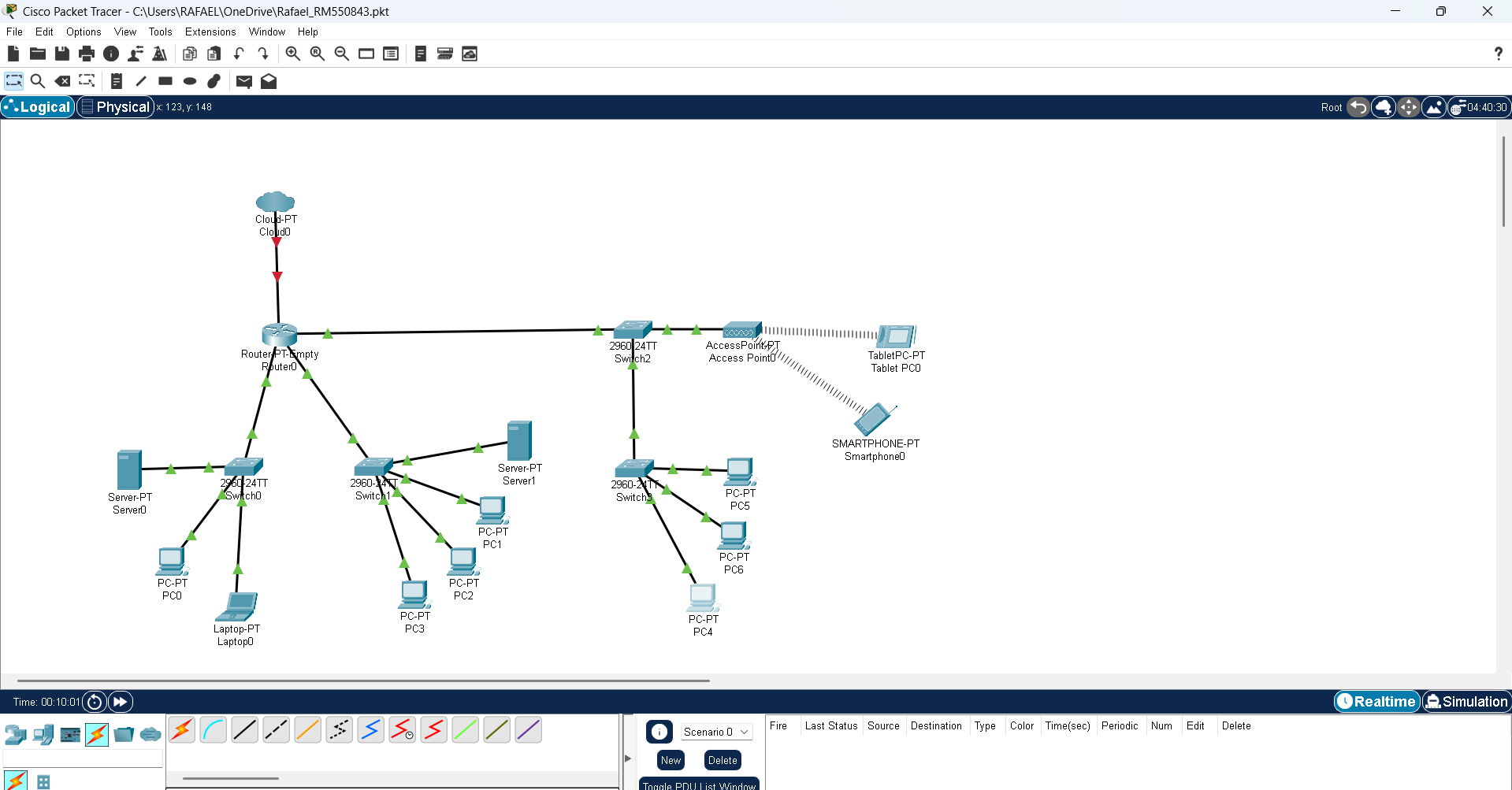

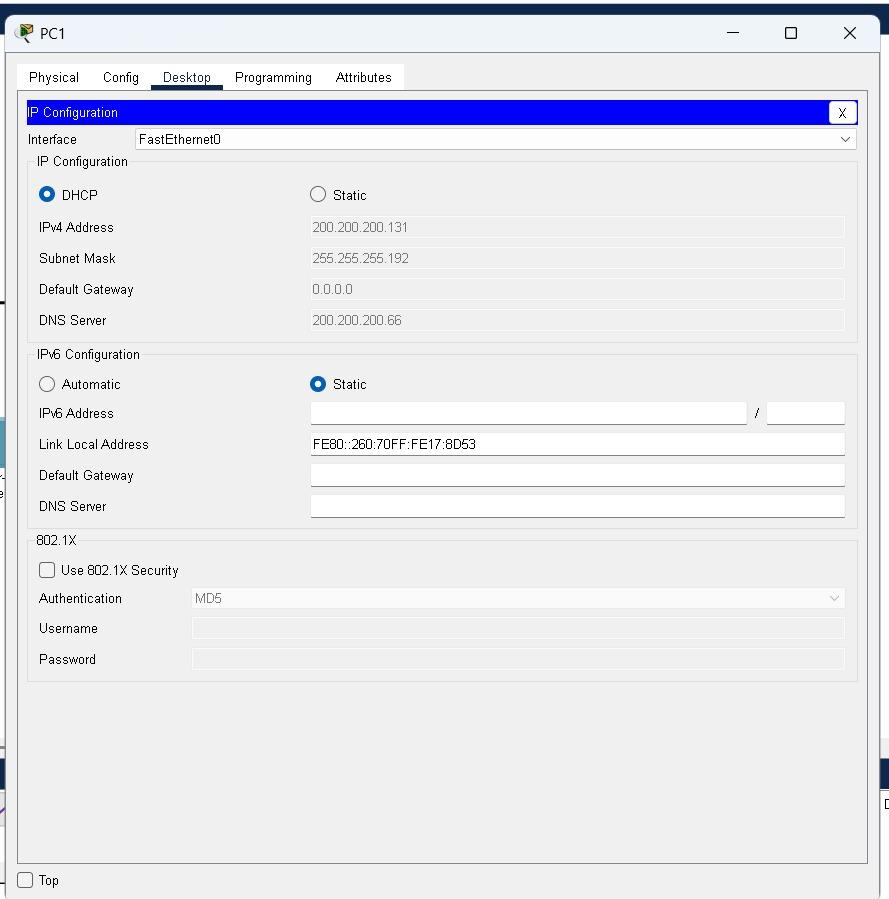

Como PCs 1,2,3 funcionam e PCs 4,5,6 não, isso indica:

Os PCs 4,5,6 estão em outro switch ou VLAN
Ou estão conectados ao roteador em uma porta sem IP
Ou o DHCP não está configurado para essa rede

Faça os testes ai e me envia um feedback.
Bons estudos.
